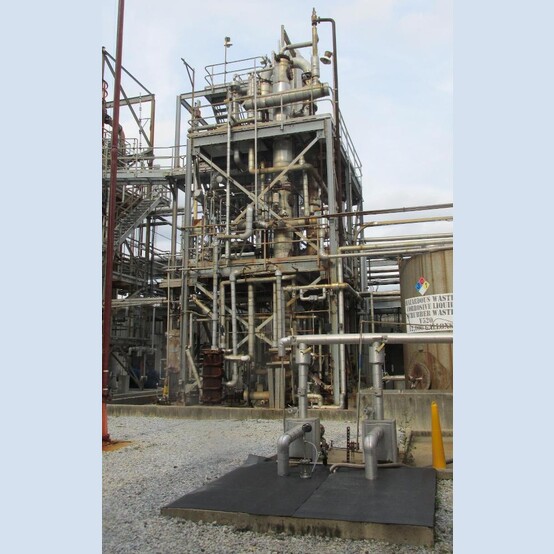

Sistema evaporador multietapa

• Tipo: Sistema evaporador
• Estado: Usado
• Construcción:
  • Componentes principales: Hastelloy C22 o C276
  • Componentes auxiliares: Acero inoxidable y revestimiento de vidrio

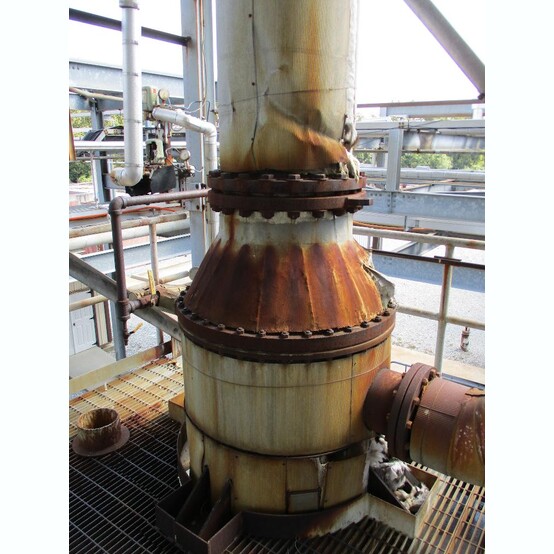

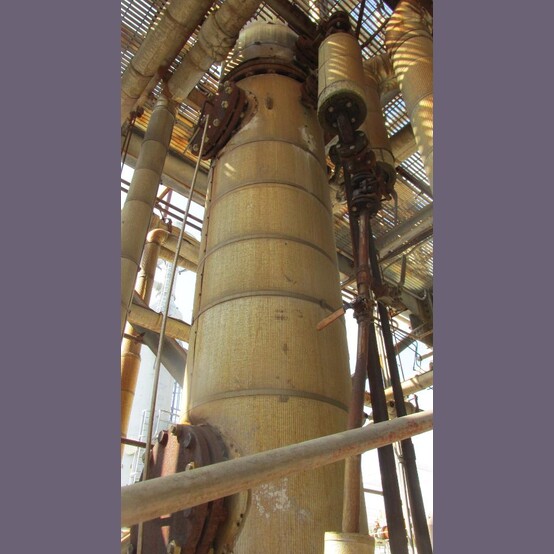

• Columna rellena de 45,7 cm de diámetro:
  • Marca: Chuck Gurdin
  • Construcción: Hastelloy C22
  • Tamaño: 45,7 cm de diámetro (Diámetro: 457,2 mm)
  • Presión: 20 psi (1,38 bar)
  • Temperatura: 400 °F (204,4 °C)
• Intercambiadores de calor de placas y marcos:
  • Marca: Trantor
  • Modelo: UX-216-HJ-9
  • Construcción: Hastelloy C276
  • Superficie de transferencia de calor: 16,1 ft² (1,5 m²)
  • Placas: 6 placas
  • Presión: 75 psi (5,2 bar)
  • Temperatura: 300 °F (148,9 °C)
• Intercambiador de calor de carcasa y tubos:
  • Marca: Manning and Lewis
  • Superficie de transferencia de calor: 639 ft² (59,4 m²)
  • Orientación: Vertical
  • Carcasa:
    • Presión: 100 psi (6,9 bar)
    • Temperatura: 350 °F (176,7 °C)
    • Construcción: Carbono de acero
  • Tubo:
    • Presión: 100 psi (6,9 bar)
    • Temperatura: 350 °F (176,7 °C)
    • Construcción: Acero inoxidable austenítico
• Bomba centrífuga de recirculación:
  • Marca: Morris Pumps
  • Construcción: Hastelloy
  • Caudal: 6500 GPM (1476 m³/h)
  • Altura de elevación: 10 pies (3 m)
  • Presión: 14 psi (0,97 bar)
  • Accionamiento: Motor eléctrico
    • Potencia: 40 HP (29,8 kW)
    • Velocidad de rotación: 1775 RPM
• Tanque de recirculación:
  • Capacidad: 5000 galones
  • Construcción: Revestido de vidrio
• Intercambiador de calor de carcasa y tubos:
  • Superficie de transferencia de calor: 169 pies²
  • Orientación: Vertical
  • Construcción: Acero inoxidable 316
• Condensador de carcasa y tubos:
  • Superficie de transferencia de calor Área: 484 pies²
  • Construcción: Acero inoxidable 316
• Tanque de almacenamiento:
  • Capacidad: 12,000 galones
  • Construcción: Acero inoxidable 304
  • Orientación: Vertical
• Columna rellena de 24 pulgadas de diámetro:
  • Fabricante: American Alloy Fabricators
  • Construcción: Acero inoxidable 316L
  • Tamaño: 24 pulgadas de diámetro (609,6 mm)
  • Presión: 50 psi (3,4 bar)
  • Temperatura: 300 °F (148,9 °C)


• Ubicación: Este de USA
