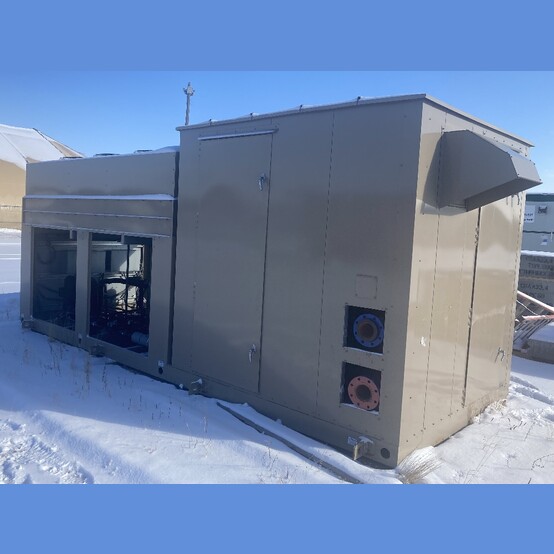

Enfriador

• Marca: Sistemas Técnicos
• Modelo: 30AOLM46-PTFC
• Condición: Usado, reportado en excelentes condiciones con muy poco uso.
• Condiciones de diseño: Ambiente 95°F DB
• Solución: 40% EG
• Refrigerante: R-410a


• Diseño del intercambiador de calor:
  • Capacidad: 60 toneladas totales de transferencia de calor en las condiciones siguientes
  • Economizador: Capacidad total a 28 °F ambiente
  • Lado del enfriador primario:
    • Solución: 40% EG
    • Temperatura de entrada del fluido: 72 °F
    • Temperatura del fluido de suministro: 62 °F
    • Caudal: 164 GPM
  • Lado del proceso secundario
    • Solución: agua
    • Temperatura de entrada del fluido: 74°F
    • Temperatura del fluido de suministro: 68 °F
    • Caudal: 238 GPM


• Rendimiento de la bomba:
  • Lado primario:
    • Caída de presión del fluido interno: 75 pies (el interno incluye el paquete completo del enfriador, economizador, intercambiador de calor, tuberías, válvulas de control, etc.)
    • Motor de bomba primaria: 7,5 HP a 75 pies TDH
  • Lado del proceso secundario:
    • Caída de presión de fluido interno: 30 pies (el interno incluye el elemento de bombeo del lado secundario y el intercambiador de calor)
    • Caída máxima de presión del fluido externo: 30 pies (pérdidas estimadas del circuito de proceso)
    • Motor de bomba: 7,5 HP a 60 pies TDH


• Eléctrico:
  • Fuente de alimentación:
    • Voltaje: 575 voltios
    • Frecuencia: 60Hz
    • Fase: Trifásica
  • RLA cada uno: 93
  • MCA cada uno: 97
  • SCCR: 5000 amperios
  • MOCP cada uno: 125


• Dimensiones totales:
  • Longitud: 220 pulgadas
  • Ancho 87,5 pulgadas
  • Altura: 97 pulgadas
  • Peso de envío: 10,258 libras.
  • Peso operativo: 10,731 libras.


• Ubicación: Oeste de Canadá
